Подробная информация о продукте:
|
| Высота слоя упаковки: | 100mm, 150mm, 200mm | Толщина пластины: | 0.1 мм, 0.12 мм, 0.15 мм |
|---|---|---|---|
| Материал: | SS304, SS316L | Размер: | Согласно заказу |
| Форма: | Настраиваемый | Специфическая область: | Факультативные типы |
| Высокий свет: | 2.5y упаковка составленная,упаковка ss 316l составленная,составленная упаковка башни выгонки |
||

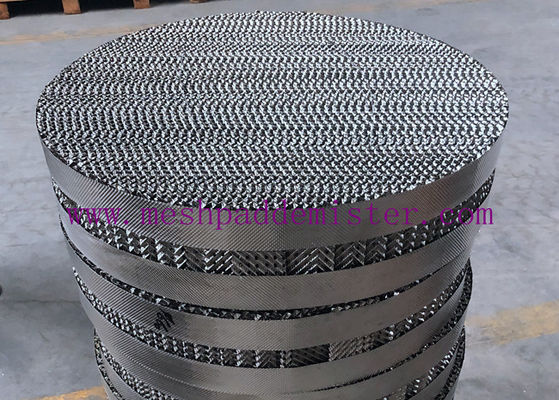

2.5Y Металлическая гофрированная плита с структурированной упаковкой в дистилляционной башне
1. проверка металлической гофрированной пластины:
1 Каждая партия структурированной упаковки должна быть проверена отделом контроля качества в соответствии с договором перед выходом из завода.
2 Внешний вид упаковочной пластины должен быть плоским и свободным от ржавчины.
Высота пика, расстояние волны, наклон и угол зубов упаковки должны соответствовать соответствующим стандартам.
Отклонение между накопленной длиной пиковой высоты каждых 100 штук и накопленной длиной фактического продукта 100 штук составляет: положительное отклонение не более 1 часа,и отрицательное отклонение не более 2 ч..
4 Диаметр, овальность и ровность упаковочного диска должны соответствовать соответствующим требованиям.
5 Для диаметра отверстия d0, расстояние между центром отверстия t и мелким зерном на пластине, проводится только визуальный осмотр, а отверстие должно быть свободно от высыпаний, а отверстия и мелкие зерна должны быть равномерно распределены.
6 допустимое отклонение толщины стальной ленты должно соответствовать требованиям GB / T 4239.
2Структурные размеры и характеристики отверстий из нержавеющей стали.
| Положение | Единица | 125X | 125Y | 250 раз | 250Y | 350X | 350Y | 500 раз | 500Y | |
| высота волнообразования h | мм | 24.0 | 11.5 | 8.4 | 6.0 | |||||
| наклонности наклона θ | (°) | 30 | 45 | 30 | 45 | 30 | 45 | 30 | 45 | |
| расстояние волнообразования 2B | мм | 39.6 | 19.0 | 14.0 | 9.9 | |||||
| угол волнообразования β | (°) | 79.0 | 79.1 | 79.6 | 79.0 | |||||
| пустая доля ε | δ=0,15 мм | % | 99.4 | 98.6 | 98.0 | 97.2 | ||||
| δ=0,12 мм | % | 99.5 | 98.9 | 98.4 | 97.8 | |||||
| δ=0,10 мм | % | 99.6 | 99.1 | 98.7 | 98.2 | |||||
| Диаметр перфорированного отверстия d0 | мм | 4.5 | 4.5 | 4.0 | 4.0 | |||||
| Коэффициент открытия σ | % | 8.5-9.5 | 8.5-9.5 | 9.0-10.0 | 9.0-10.0 | |||||
| радиус кривизны верхнего круга угла волнообразования R | мм | ≤ 2.0 | ≤ 1.4 | ≤ 0.9 | ≤ 0.5 | |||||
Примечание: влияние скорости открытия на пластину не рассчитывается
3. Классификация металлической гофрированной пластины конструктивной упаковки
Загруженная башня - это вид газожидкостного оборудования для передачи массы с большим количеством упаковок в башне.С тех пор, он развился с колонной пластины, образуя два различных типа оборудования для перемещения массы газа-жидкости.
Корпус упакованной башни представляет собой вертикальный цилиндр с несущей пластиной внизу.Плита прессования упаковки установлена над упаковкой, чтобы ограничить движение упаковки с подъемным течениемЖидкость добавляется с вершины башни, распыляется на упаковку через распределитель жидкости и течет по поверхности упаковки.Газ направляется из нижней части башни и распределяется устройством распределения газа (устройство распределения газа, как правило, не устанавливается для башни малого диаметра), то он противоречит течению с жидкостью и непрерывно проходит через разрыв упаковочного слоя.Загруженная башня представляет собой оборудование для непрерывного контакта газо-жидкостной массыПри нормальной работе газовая фаза является непрерывной фазой, а жидкая - дисперсной.
4Маркировка, упаковка, хранение и транспортировка металлической гофрированной пластины
1 Для готовой структурированной упаковки должен быть представлен перечень упаковки, включающий название продукта, модель, спецификацию и размер, название производителя и дату производства.должно быть представлено свидетельство о проверке продукции;, включая пункты проверки, дату проверки и печать инспекционного персонала.
2 Готовые продукты упаковываются в картонные коробки, деревянные коробки или деревянные тарелки, а упаковочная поднос размещается горизонтально.На внешней стороне упаковки должны быть указаны наименование производителя и качество продукта., а также слова или обозначения, такие как "строго предотвращать влажность".
3 Строго запрещено воздействовать на продукт и дождь непосредственно во время транспортировки.
4 Продукты хранятся в проветриваемом и сухом помещении и не должны складываться в боковой части.
Материал
SS304, SS316L, другие по заказу.
Каждый год мы производим и поставляем сотни кубических метров металлической упаковки в различных моделях. Есть много популярных типов и материалов для выбора.Мы с радостью поможем с тем, что вам нужно!
