Подробная информация о продукте:
|
| Толщина пластины: | 0.1 мм, 0.12 мм, 0.15 мм | Высота слоя упаковки: | 100mm, 150mm, 200mm |
|---|---|---|---|
| Форма: | на заказ | Материал: | SS304, SS316L |
| Специфическая область: | Факультативные типы | Размер: | Согласно заказу |
| Высокий свет: | упаковка 0.15mm,упаковка 125y,125y обработки газа кабеля |
||

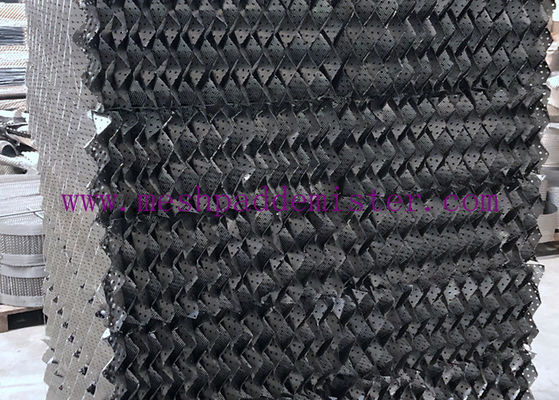

0.15 мм металлическая плита 125Y структурированная упаковка в очистке отработавших газов
1Классификация структурированной упаковки
Загруженная башня - это вид газожидкостного оборудования для передачи массы с большим количеством упаковок в башне.С тех пор, он развился с колонной пластины, образуя два различных типа оборудования для перемещения массы газа-жидкости.
2Структура упакованной башни с использованием структурированной упаковки
Корпус упакованной башни представляет собой вертикальный цилиндр с несущей пластиной внизу.Плита прессования упаковки установлена над упаковкой, чтобы ограничить движение упаковки с подъемным течениемЖидкость добавляется с вершины башни, распыляется на упаковку через распределитель жидкости и течет по поверхности упаковки.Газ направляется из нижней части башни и распределяется устройством распределения газа (устройство распределения газа, как правило, не устанавливается для башни малого диаметра), то он противоречит течению с жидкостью и непрерывно проходит через разрыв упаковочного слоя.Загруженная башня представляет собой оборудование для непрерывного контакта газо-жидкостной массыПри нормальной работе газовая фаза является непрерывной фазой, а жидкая - дисперсной.
3Структурные размеры и характеристики отверстий из нержавеющей стали.
| Положение | Единица | 125X | 125Y | 250 раз | 250Y | 350X | 350Y | 500 раз | 500Y | |
| высота волнообразования h | мм | 24.0 | 11.5 | 8.4 | 6.0 | |||||
| наклонности наклона θ | (°) | 30 | 45 | 30 | 45 | 30 | 45 | 30 | 45 | |
| расстояние волнообразования 2B | мм | 39.6 | 19.0 | 14.0 | 9.9 | |||||
| угол волнообразования β | (°) | 79.0 | 79.1 | 79.6 | 79.0 | |||||
| пустая доля ε | δ=0,15 мм | % | 99.4 | 98.6 | 98.0 | 97.2 | ||||
| δ=0,12 мм | % | 99.5 | 98.9 | 98.4 | 97.8 | |||||
| δ=0,10 мм | % | 99.6 | 99.1 | 98.7 | 98.2 | |||||
| Диаметр перфорированного отверстия d0 | мм | 4.5 | 4.5 | 4.0 | 4.0 | |||||
| Коэффициент открытия σ | % | 8.5-9.5 | 8.5-9.5 | 9.0-10.0 | 9.0-10.0 | |||||
| радиус кривизны верхнего круга угла волнообразования R | мм | ≤ 2.0 | ≤ 1.4 | ≤ 0.9 | ≤ 0.5 | |||||
Примечание: влияние скорости открытия на пластину не рассчитывается

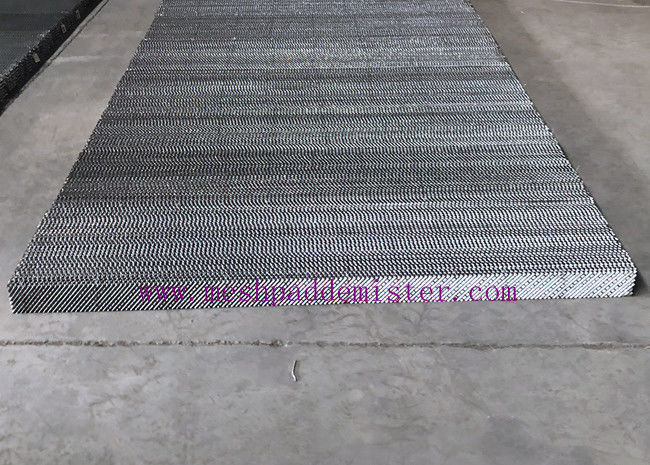

4. структурированная упаковочная мастерская
5. HG/T 21559.2 2005 стандарт структурированной упаковки
Номер стандарта - год - модель упаковки - внутренний диаметр башни Φ (мм)
Например, внутренний диаметр упаковочной башни Φ 600 мм, и используется гофрированная упаковка с отверстием из нержавеющей стали типа p250i, которая обозначена следующим образом: HG/T 21559.2 ¢ 2005 ¢ P250I ¢ 600.
3.2 Спецификации и характеристики
3.2.1 Орифицированная гофрированная упаковка из нержавеющей стали представляет собой ряд гофрированных плит, прессованных из ленты из нержавеющей стали.которые вертикально наложены и собраны в дискообразную структурированную упаковку в соответствии с требованиями определенного диаметра. Вдоль соседних гофрированных плит наклоняются в противоположном направлении, а вдоль верхней и нижней соседних упаковочных плит наклоняются на 90°.
3.2.2 Перед прессованием гофрированной пластины необходимо предварительно проколоть отверстия на пластине и прессовать мелкое зерно или использовать прокатное зерно, эквивалентное мелкому зерну.
3.2.3 В таблице перечислены восемь типов гофрированной упаковки с отверстиями из нержавеющей стали.Характерными параметрами выбора типа являются специфическая площадь поверхности упаковки и угол волнистости., которые могут быть выбраны в соответствии с требованиями к проектированию процесса.
Нержавеющая сталь с отверстием
h: высота гофрирования (мм)
2B: расстояние до волнообразования (мм)
β: угол волнообразования (°)
δ: толщина пластины (мм)
S: длина гофрированного покрытия (мм)
R: радиус кривизны верхнего круга угла волнообразования (мм)
Каждый год мы производим и поставляем сотни кубических метров металлической упаковки в различных моделях. Есть много популярных типов и материалов для выбора.Мы с радостью поможем с тем, что вам нужно!
